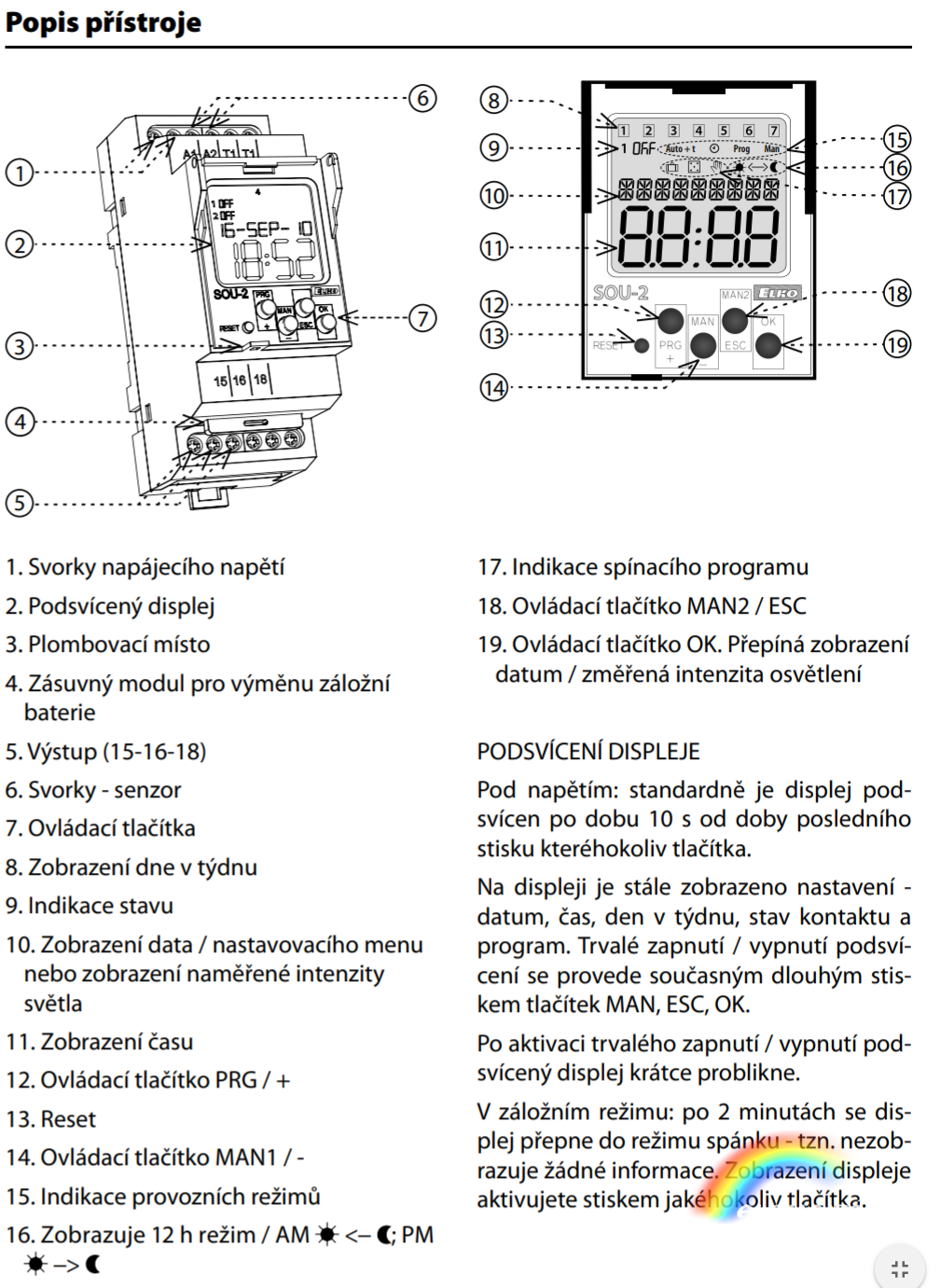

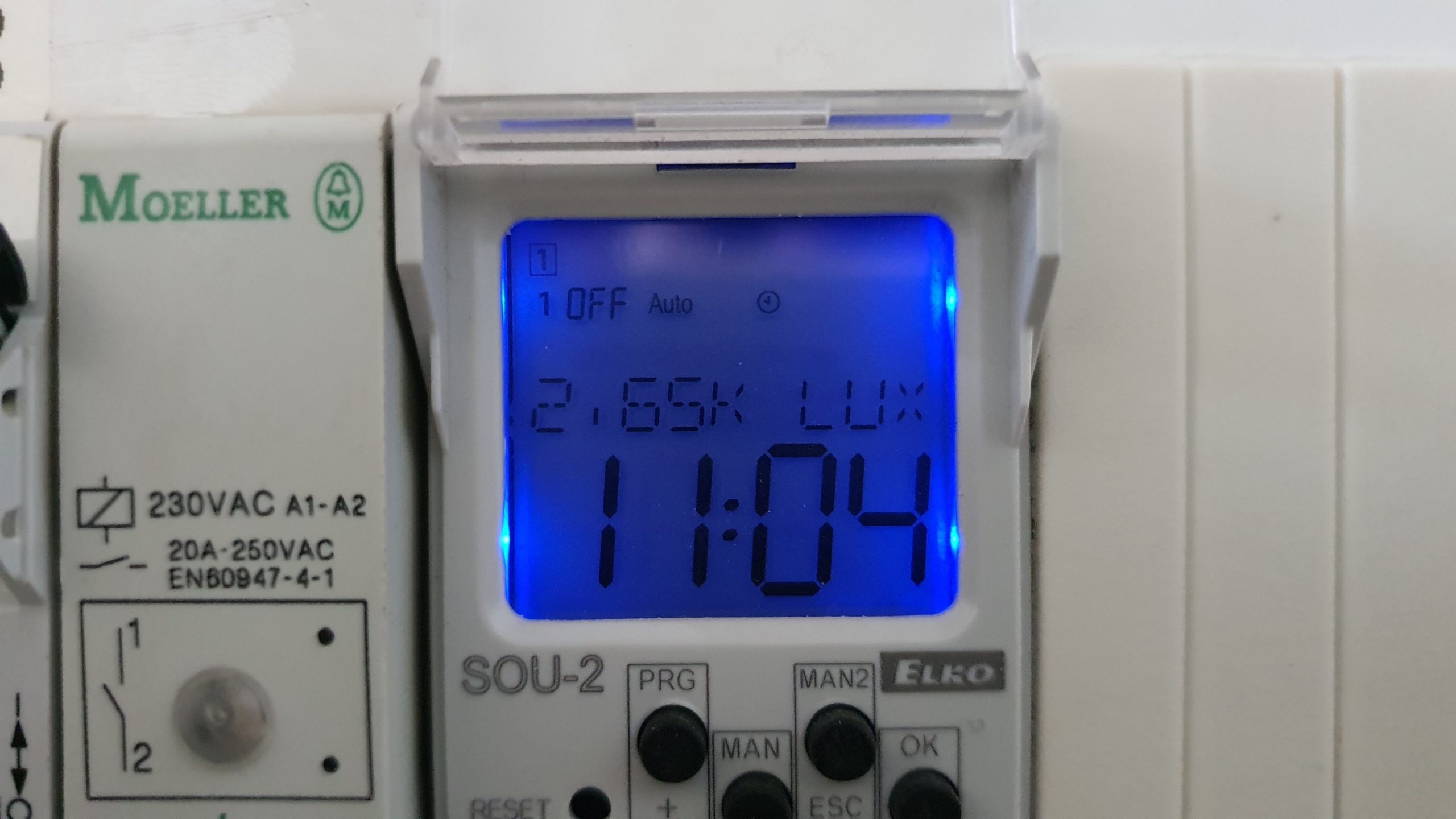

SOUMRAKOVÝ SPÍNAČ SOU2

JEDNODUCHÁ ORIENTACE:

• krátký stisk OK přepíná LUX nebo datum
• krátký stisk MAN přepíná smyčku výstupu OFF , ON, AUTO
• dlouhý stisk PRG vstup do programování
  • v menu PROGRAMOVÁNÍ platí symboly pod tlačítky + – ESC OK
• dlouhý stisk ESC vrátí se na základní obrazovku s hodinami

Pro spínání a vypínání osvětlení v závislosti pouze na soumraku není nutno nastavovat žádný PROGRAM. Světla budou svítit celou noc od soumraku do rozednění.

PROGRAMY je nutno mít nastaveny, pouze v případě, pokud je potřeba řídit spínání v závislostí na čase, nebo se změnami LUX v závislosti na čase. Například ve chvíli kdy nepotřebujeme svítit celou noc.

• POZOR!
• ČASOVÝ PROGRAM JE NADŘAZEN HODNOTÁM SOUMRAKOVÉHO ČIDLA
• každý časový program má 3 hodnoty výstupu
  • ON
  • OFF
  • LUX (10-50 000lx) tato hodnota je nadřazena hodnotě LUX v obecném nastavení soumrakového spínače

ROBERT NASTAVENÍ:

FIRMA:

• SVĚTLO
  • INTENZITA – 45 lux
  • HYSTEREZE – 8% (k sepnutí dojde pod nastavenou úroveň hystereze)
  • ZPOŽDĚNÍ – OFF
  • LOGIKA SPÍNÁNÍ – POD (sepne pod nastavenou hranici)
• ČASOVÝ PROGRAM
  • PROGRAM 01 (sepne osvětlení za splnění podmínek až po 15:00 hodině)
    • DENNÍ PROGRAM
    • 15:00 – každý den v týdnu – ON
    • 45 LUX
• REŽIM
  • AUTO

STODOLA:

• SVĚTLO
  • INTENZITA – 10 lux
  • HYSTEREZE – 5% (k sepnutí dojde pod nastavenou úroveň hystereze)
  • ZPOŽDĚNÍ – ON 2:00min (vypnutí/zapnutí se provede s nastaveným zpožděním)
  • LOGIKA SPÍNÁNÍ – POD (sepne pod nastavenou hranici)
• ČASOVÝ PROGRAM
  • PROGRAM 01 (sepne osvětlení za splnění podmínek až po 14:00 hodině)
    • DENNÍ PROGRAM
    • 14:00 hod – každý den v týdnu – ON
    • 10 LUX (výstup nadřazený hodnotě v záložce SVĚTLO)
  • PROGRAM 02 (vypne osvětlení po 22:00 hodině)
    • DENNÍ PROGRAM
    • 22:00 hod – každý den v týdnu – ON
    • výstup OFF
• REŽIM
  • AUTO

SAUNA:

• SVĚTLO
  • INTENZITA – 45 lux
  • HYSTEREZE – 5% (k sepnutí dojde pod nastavenou úroveň hystereze)
  • ZPOŽDĚNÍ – ON 0:30min (vypnutí/zapnutí se provede s nastaveným zpožděním)
  • LOGIKA SPÍNÁNÍ – POD (sepne pod nastavenou hranici)
• ČASOVÝ PROGRAM
  • PROGRAM 01 (sepne osvětlení za splnění podmínek až po 14:00 hodině)
    • DENNÍ PROGRAM
    • 14:00 hod – každý den v týdnu – ON
    • 45 LUX
  • PROGRAM 02 (vypne osvětlení po 22:00 hodině)
    • DENNÍ PROGRAM
    • 22:00 hod – každý den v týdnu – ON
    • výstup OFF
• REŽIM
  • AUTO

GARÁŽ:

• SVĚTLO
  • INTENZITA – 10 lux
  • HYSTEREZE – 5% (k sepnutí dojde pod nastavenou úroveň hystereze)
  • ZPOŽDĚNÍ – ON 1:00min (vypnutí/zapnutí se provede s nastaveným zpožděním)
  • LOGIKA SPÍNÁNÍ – POD (sepne pod nastavenou hranici)
• ČASOVÝ PROGRAM
  • PROGRAM 01 (sepne osvětlení za splnění podmínek až po 14:00 hodině)
    • DENNÍ PROGRAM
    • 14:00 hod – každý den v týdnu – ON
    • 50 LUX
  • PROGRAM 02 (vypne osvětlení po 23:00 hodině)
    • DENNÍ PROGRAM
    • 00:00 hod – každý den v týdnu – ON
    • výstup OFF
  • PROGRAM 03 (sepne osvětlení za splnění podmínek až od 6:00 hodině)
    • DENNÍ PROGRAM
    • 5:00 hod – každý den v týdnu – ON
    • 50 LUX
  • PROGRAM 04 (vypne osvětlení po 8:00 hodině pokud se dříve nesplní podmínka PROGRAMU 03 tj že soumrak nepřevýší 50 LUX)
    • DENNÍ PROGRAM
    • 8:00 hod – každý den v týdnu – ON
    • výstup OFF
• REŽIM
  • AUTO

KRODOS VO BUDOVA VSETÍN:

• SVĚTLO
  • INTENZITA – 60 lux
  • HYSTEREZE – 5% (k sepnutí dojde pod nastavenou úroveň hystereze)
  • ZPOŽDĚNÍ – ON 1:00min (vypnutí/zapnutí se provede s nastaveným zpožděním)
  • LOGIKA SPÍNÁNÍ – POD (sepne pod nastavenou hranici)
• ČASOVÝ PROGRAM
  • PROGRAM 01 (sepne osvětlení za splnění podmínek až po 15:00 hodině)
    • DENNÍ PROGRAM
    • 15:00 hod – každý den v týdnu – ON
    • 12 LUX
  • PROGRAM 02 (vypne osvětlení po 22:00 hodině)
    • DENNÍ PROGRAM
    • 22:00 hod – každý den v týdnu – ON
    • výstup OFF
  • PROGRAM 03 (sepne osvětlení za splnění podmínek až od 5:30 hodině)
    • DENNÍ PROGRAM
    • 5:30 hod – každý den v týdnu – ON
    • 12 LUX
  • PROGRAM 04 (vypne osvětlení po 8:00 hodině pokud se dříve nesplní podmínka PROGRAMU 03 tj že soumrak nepřevýší 12 LUX)
    • DENNÍ PROGRAM
    • 8:00 hod – každý den v týdnu – ON
    • výstup OFF
• REŽIM
  • AUTO

KRODOS OSVĚTLENÍ HALA BUDOVA VSETÍN:

• SVĚTLO
  • INTENZITA – 60 lux
  • HYSTEREZE – 5% (k sepnutí dojde pod nastavenou úroveň hystereze)
  • ZPOŽDĚNÍ – ON 2:00min (vypnutí/zapnutí se provede s nastaveným zpožděním)
  • LOGIKA SPÍNÁNÍ – POD (sepne pod nastavenou hranici)
• ČASOVÝ PROGRAM
  • PROGRAM 01 (sepne osvětlení za splnění podmínek až po 5:45 hodině)
    • DENNÍ PROGRAM
    • 5:45 hod – každý den v týdnu – ON
    • 50 LUX
  • PROGRAM 02 (vypne osvětlení po 19:00 hodině)
    • DENNÍ PROGRAM
    • 19:00 hod – každý den v týdnu – ON
    • výstup OFF
• REŽIM
  • AUTO

KRODOS NÁSTĚNKY BUDOVA UH:

• SVĚTLO
  • INTENZITA – 9800 lux (tato hodnota je podřízena časovému programu)
  • HYSTEREZE – 5% (k sepnutí dojde pod nastavenou úroveň hystereze)
  • ZPOŽDĚNÍ – ON 1:00min (vypnutí/zapnutí se provede s nastaveným zpožděním)
  • LOGIKA SPÍNÁNÍ – POD (sepne pod nastavenou hranici)
• ČASOVÝ PROGRAM
  • PROGRAM 01 (sepne osvětlení za splnění podmínek v 06:00 hodin)
    • DENNÍ PROGRAM
    • 6:00 hod – každý den v týdnu – ON
    • 9800 LUX
  • PROGRAM 02 (vypne osvětlení po 19:00 hodině)
    • DENNÍ PROGRAM
    • 19:00 hod – každý den v týdnu – ON
    • výstup OFF
• REŽIM
  • AUTO

KRODOS REKLAMY BUDOVA UH:

• SVĚTLO
  • INTENZITA – 50 lux(tato hodnota je podřízena časovému programu)
  • HYSTEREZE – 5% (k sepnutí dojde pod nastavenou úroveň hystereze)
  • ZPOŽDĚNÍ – ON 1:00min (vypnutí/zapnutí se provede s nastaveným zpožděním)
  • LOGIKA SPÍNÁNÍ – POD (sepne pod nastavenou hranici)
• ČASOVÝ PROGRAM
  • PROGRAM 01 (sepne osvětlení za splnění podmínek až po 15:00 hodině)
    • DENNÍ PROGRAM
    • 15:00 hod – každý den v týdnu – ON
    • 60 LUX
  • PROGRAM 02 (vypne osvětlení po 22:00 hodině)
    • DENNÍ PROGRAM
    • 22:00 hod – každý den v týdnu – ON
    • výstup OFF
  • PROGRAM 03 (sepne osvětlení za splnění podmínek až od 5:30 hodině)
    • DENNÍ PROGRAM
    • 5:30 hod – každý den v týdnu – ON
    • 60 LUX
  • PROGRAM 04 (vypne osvětlení po 8:00 hodině)
    • DENNÍ PROGRAM
    • 8:00 hod – každý den v týdnu – ON
    • výstup OFF
• REŽIM
  • AUTO

kompletní návod .pdf stáhnete zde SOU 2Soumrakový spínač se spínacími hodinami
